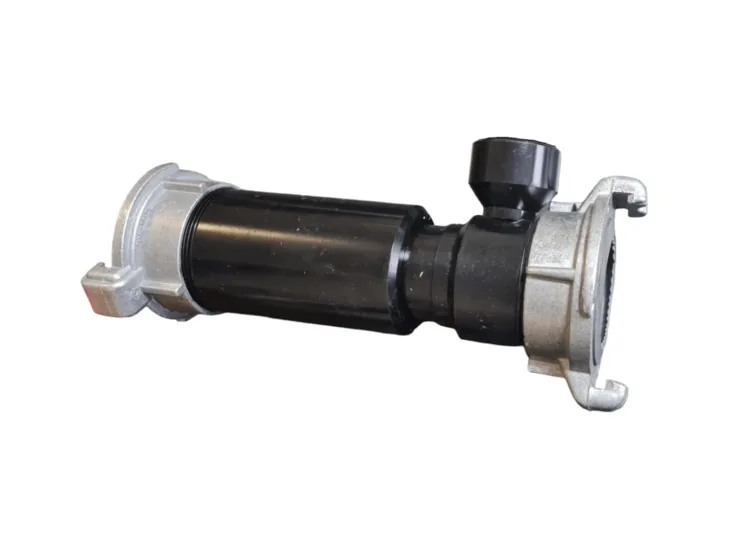

Пеносмеситель ПС-1

Предназначен для получения водного раствора пенообразователя, применяемого для образования пены в генераторах пены средней кратности и стволах воздушно-пенных. Количество подключаемых генераторов ГПС-600- 1 шт.

Пеносмесители могут применяться для комплектации пожарных машин и мотопомп.

Ствол изготовляется в климатическом исполнении УХЛ для категории размещения 1.1 по ГОСТ 15150.

Принцип работы.

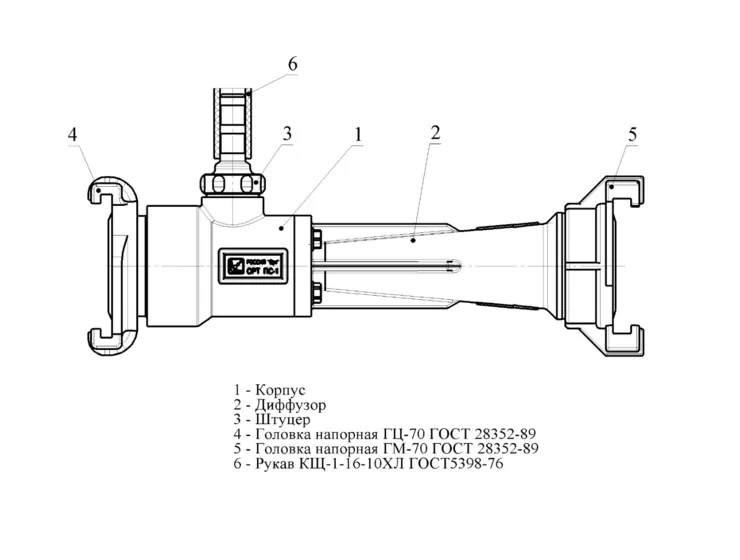

            Принцип работы Пеносмесителей заключается в следующем: вода под рабочим напором поступает в сопло, а из него в горловину диффузора корпуса. В полости корпуса, примыкающей к соплу, создается разряжение, благодаря которому пенообразователь по рукаву подсасывается в диффузор корпуса, где он смешивается с водой. Полученный раствор пенообразователя подается затем по напорным руковам или трубопроводам в генератор пены средней кратности.

            Для предотвращения попадания воды в емкость с пенообразователем предусмотрен обратный клапан.

Техническое обслуживание

     Пеносмеситель ПС-1 рассчитан на работу в рукавных линиях и системах трубопроводов с условным проходом ДУ65(70). Пеносмеситель ПС-2 рассчитан на работу в рукавных линиях и системах трубопроводов с условным проходом ДУ80. За пеносмесителем должен быть прямолинейный участок трубопровода длиной не менее 500 мм, после которого допускается установка разветвления.

     При выборе длины рукавной линии, а также при проектировании трубопроводов, следует руководствоваться указанным в таблице расходом воды и наибольшим допустимым подпором. Необходимо также учитывать, что за пеносмесителем по рукавам проходит суммарный расход воды и пенообразователя.

Сопротивление трубопроводов, соединяющих пеносмеситель с генераторами пены, должен быть таким, чтобы:

— давление на выходе из пеносмесителя не превышало предельных значений;

— обеспечивалось давление 0,4-0,6 МПа перед всеми генераторами пены.

Предельное значение уровня пенообразователя в емкости:

— 0,3 м ниже оси пеносмесителя – нижний уровень;

— 2 м выше оси пеносмесителя – верхний уровень.

     Подготовка пеносмесителя к работе заключается в прокладке рукавной линии и соединении их с пеносмесителем и генераторами пены. При этом необходимто обеспечить направление воды,  указанное стрелкой на корпусе пеносмесителя.

Для получения раствора необходимо сначала подать воду в пеносмеситель, установить перед ним требуемый рабочий напор, а затем спустить всасывающий рукав в емкость с пенообразователем. После работы пеносмеситель должен быть промыть, для чего следует проработать 1-2 мин подсасывая чистую воду вместо пенообразователя.

     Периодическая проверка исправности пеносмесителя при работе на воде вместо пенообразователя.

Подсос воды должен находиться в пределах:

   0,20-0,36 л/с – для ПС-1

   0,40-0,72 л/с – для ПС-2

Пеносмесители должны храниться в условиях исключающих воздействия на них атмосферных осадков.
